ABAQUS/TOSCA/FE-SAFE/ISIGHT – Nouveautés 2022

Nouveautés de la version 2022 Golden



La nouvelle version des solutions de simulation SIMULIA de Dassault Systèmes vient de sortir. Vous trouverez ci-dessous une liste des nouvelles fonctionnalités pour les solutions Abaqus, Tosca, Fe-safe et Isight. Ces versions sont téléchargeables à l’adresse habituelle (https://software.3ds.com/) avec votre identifiant Dassault Systèmes.





Certaines des nouveautés présentées dans la documentation 2022 ont été introduites dans les versions 2021 FD01 à FD07. De nombreuses fonctionnalités ont été apportées depuis la version 2021 Golden. Vous pouvez retrouver la liste de ces nouveautés aux adresses ci-dessous :





Abaqus :

Améliorations d’Abaqus/CAE et Abaqus/Viewer :



  • La version ACIS est mise à niveau de 2016 1.0.1 à 2021 1.0.0, vous permettant d’importer ou d’exporter des fichiers ACIS 31 .sat dans Abaqus/CAE.
  • Les types d’éléments « Cohesive Coupled Temperature-Displacement » et « Cohesive Coupled Temperature-Pore pressure » dans Abaqus/Standard sont disponibles dans Abaqus/CAE
  • Le contrôle de conversion cinématique linéaire pour Abaqus/Explicit est désormais disponible dans le CAE.
  • Le contrôle de section d’ouverture de jeu initial pour les analyses d’Abaqus/Standard est désormais disponible dans Abaqus/CAE.
  • Vous pouvez désormais spécifier un système de coordonnées locales lors de l’interrogation (Query) des nœuds, des distances et des normales de faces d’éléments dans le module de visualisation.
  • Dans Abaqus/Explicit, vous pouvez désormais définir un matériau orthotrope avec un module d’Young et un coefficient de Poisson différents en traction et en compression en contrainte plane.
  • Amélioration de l’exécution des jobs dans Abaqus/CAE. Vous pouvez désormais sélectionner des jetons ou des crédits comme type de licences, si vous avez un serveur de licence DSLS avec des SimUnit. Vous pouvez soumettre un travail en mode « Hybrid multiprocessing ».
  • Les profils de poutres Channel et Hat introduits en 2021 FD03 peuvent désormais avoir un rendu réaliste dans le module de visualisation d’Abaqus/CAE.
  • Le gestionnaire de fenêtres liées (Linked Viewport Manager) fournit des options pour tout sélectionner et tout désélectionner, ce qui améliore la convivialité.
  • Les paramètres des options du gestionnaire de fenêtres liées persistent désormais entre les sessions Abaqus/CAE.
  • Vous pouvez effectuer des opérations mathématiques sur les données X-Y directement à la création à partir de champs (from field output).
  • Vous pouvez écrire des colonnes CSYS locales dans le rapport de sorties de champs (Field output).
  • Pour le module d’optimisation avec Tosca, les nouveautés suivantes sont disponibles
    • Vous pouvez désormais définir une restriction géométrique de fraisage pour l’optimisation topologique.
    • Vous pouvez désormais sélectionner la réponse de conception PEMAG (Plastic Strain Magnitude) pour les types d’optimisations basés sur la sensibilité.
    • Vous pouvez sélectionner le paramètre MIMP (Mass Interpolation Material Penalization) pour le schéma d’interpolation.
    • Vous pouvez définir une contrainte de symétrie de rotation (SURF_TURN) pour une optimisation de forme (shape) basée sur la sensibilité.
    • Un nouvelle algorithme adapté aux larges groupes et aux cas de chargements multiples est disponible avec l’opérateur de groupe DRESP_GROUP_OPER_AGGREGATION pour les optimisations basées sur la sensibilité Abaqus (option « evaluate group in design response based on Abaqus sensitivities).
    • Vous pouvez sélectionner « Vérifier le groupe de nœuds » (CHECK_NDGR) pour une restriction géométrique de taille de membrure dans une optimisation de forme afin de spécifier les nœuds à partir desquels est calculée la taille de membrure dans la zone optimisée.





Améliorations des matériaux et des éléments



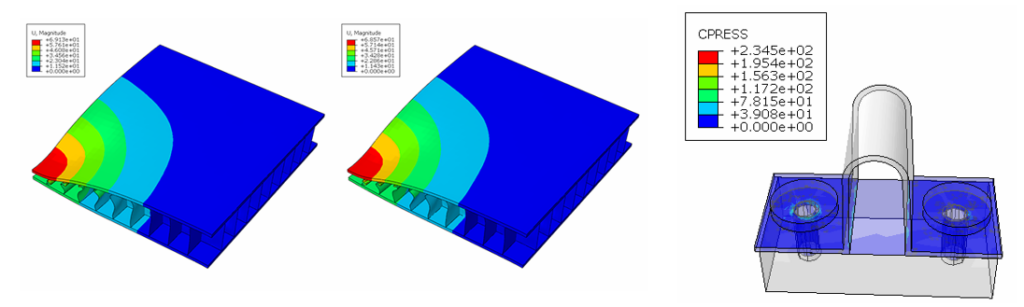

  • Elimination du fichier .sup pour simplifier le fonctionnement des sous-structures. Cela permet une meilleure gestion des fichiers et les conventions de nommage, tout en garantissant la rétrocompatibilité dans les futures versions.

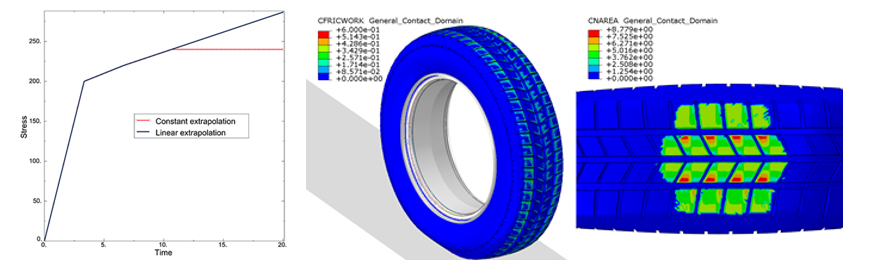

  • Extrapolation de la contrainte élastoplastique. Vous pouvez désormais utiliser une extrapolation constante ou linéaire pour évaluer le comportement en dehors de la plage de données spécifiée. Auparavant, seule l’extrapolation constante existait. Cette fonctionnalité offre un moyen simple d’étendre le comportement élastoplastique à une plage de déformation plus large. Ce comportement est souvent préférable à l’utilisation d’une valeur constante, qui indique un comportement parfaitement plastique, ce qui peut poser des problèmes de convergence. De plus, la spécification d’un point de données à une très grande valeur de déformation plastique équivalente pouvait entraîner l’échec du schéma de régularisation dans Abaqus/Explicit. Cette nouvelle méthode permet d’éviter les problèmes ci-dessus.

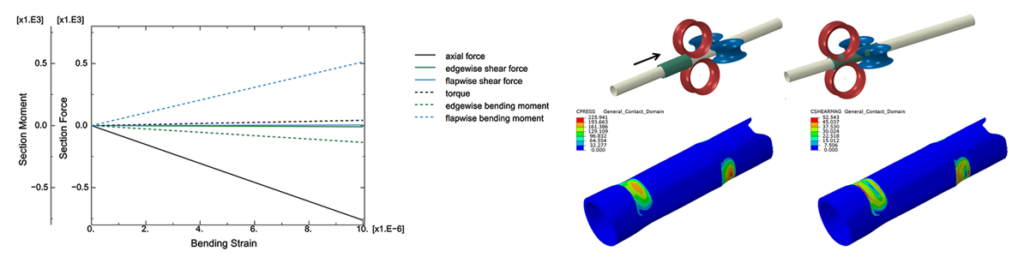

  • Section de poutre générale maillée avec couplage complet de la rigidité. Vous pouvez maintenant définir un couplage complet entre les six déformations de section et les six forces et moments de section pour une section générale de poutre maillée et affecter cette section aux types d’éléments B31 et B32. Cette amélioration vous permet de caractériser plus précisément la réponse élastique des poutres composites ; par exemple, lors de la modélisation de pales de rotor d’éolienne ou d’hélicoptère. Pour configurer le comportement de couplage complet, vous devez définir les 21 valeurs associées de la matrice de rigidité de section de poutre symétrique. Au lieu de définir ces valeurs manuellement, vous pouvez les calculer dans Abaqus/Standard en analysant d’abord les maillages bidimensionnels des géométries de section transversale associées avec des éléments de déformation 3-DOF et des affectations de matériaux appropriées.





Procédures et techniques d’analyse



  • Une nouvelle procédure pour la simulation électrochimique de batterie est maintenant disponible. Vous pouvez maintenant faire du couplage thermo-électrochimique structurel en plus du couplage thermo-électrochimique introduit en 2021 FD05.



Contraintes, interactions et conditions prescrites



  • Amélioration des performances du contact général dans Abaqus/Standard. Une nouvelle stratégie d’allocation dynamique pour les éléments internes et les nœuds associés au contact général dans Abaqus/Standard offre des gains de performances significatifs.
  • Activation, initialisation et désactivation en fonction des étapes pour le contact général dans Abaqus/Standard. De nombreuses simulations nécessitent la possibilité d’activer et de désactiver les interactions de contact en fonction des étapes. Cela était possible auparavant uniquement avec des paires de contact en implicite. Cette fonctionnalité est déjà disponible en explicite. Cette fonctionnalité n’est pas encore disponible dans Abaqus/CAE.
  • Activation automatique du contact edge-to-edge pour tout le domaine de contact général améliore considérablement la qualité de la solution et la convivialité d’Abaqus/Explicit. Dans les versions précédentes d’Abaqus, le contact edge-to-edge était activé par défaut uniquement pour les éléments de poutre et barre ainsi que pour les bords périphériques des coques et des membranes (les solides étaient complètement exclus). Dans cette version, le contact edge-to-edge évolutif est activé automatiquement pour tout le domaine de contact général.
  • Les propriétés pour le contact general « softened » et « exponential function » sont désormais disponibles dans Abaqus explicite.



Sorties



  • Sorties pour les éléments connecteurs dans les procédures d’analyse modale. Dans les versions précédentes, la sortie des éléments n’était pas disponible pour les connecteurs dans les procédures d’analyse modale. La sortie d’élément est désormais disponible pour certains types de connecteurs lorsqu’aucun  « connector motion » ne leur est associé.
  • En Explicite, les sorties « amplitude de la contrainte de frottement nodal (CSHEARMAG) », « aire de contact nodal (CNAREA) » et « travail nodal de friction (CFRICWORK) » sont maintenant disponibles



Autres améliorations clés



  • Nouvelle routine utilisateur VUGENS pour définir le comportement mécanique d’une section de coque en explicite.



La commande pour lancer cette version d’Abaqus est abq2022.



Tosca :

Tosca Structure



  • Nouvelle contrainte de fabrication de type nervure (Rib Design) pour le solveur topologique. La restriction du motif de nervures oblige l’optimiseur à générer des sous-structures sous forme de nervures.
  • Contrainte de membrure maximale améliorée pour l’optimisation de la topologie. Cette version contient une nouvelle implémentation de la contrainte de taille maximale des membrures, qui tend à être plus robuste et stable.
  • Le format de sortie des résultats par défaut est passé d’ASCII à binaire pour de meilleures performances. Avec la nouvelle valeur par défaut, Tosca Structure écrit directement sa sortie dans la base de données interne au lieu des fichiers ASCII pour augmenter les performances des modèles à grande échelle. Pour REPORT et SMOOTH, la nouvelle commande DATABASE est introduite.
  • Mises à jour des interfaces solveurs mécaniques et de fatigue
    • Abaqus 2022
    • Fe-safe 2022
    • ANSYS® 19.2 – v20.2 (2020R2)
    • MSC Nastran® 2020
    • Tosca Extension pour ANSYS® Workbench v19.2
    • Femfat ® 5.4a
  • Les interfaces de Tosca Structure avec ANSYS® et MSC Nastran® sont désormais en disponibilité contrôlée, et une autorisation distincte est requise pour les utiliser.



Tosca Fluid



  • Mises à jour des interfaces solveurs
    • STAR-CCM+® versions 9.02 à 15.02 (2020-1)
    • Ansys Fluent® versions 15.0.0 à 2020R2
  • Suppression de l’ancien système de serveur de licence « FE-Design FlexLM »
  • Tosca Fluid est désormais en disponibilité contrôlée, et une autorisation distincte est requise pour l’utiliser.



Isight :



  • Amélioration pour les plans d’expérience utilisant la technique de séquence de Sobol introduite en version 2021 FD05. L’utilisateur peut maintenant imposer des contraintes sur les facteurs.
  • Amélioration composants:
    • Mise à jour du composant Abaqus, supporte les versions 6.14 à 2022



Fe-Safe :

  • Supporte les résultats Abaqus 2022



Retrouvez la description complète des nouveautés 2022 ici !
