CATIA ANALYSIS V5, UNE SOLUTION DE SIMULATION POUR LES CONCEPTEURS



La conception et la simulation s’entremêlent à mesure que cette dernière se généralise. L’accélération de la conception nécessite la diminution des allers-retours entre les deux étapes et la diminution des essais expérimentaux et l’utilisation d’outils orientés métiers afin d’en faciliter la prise en main et l’utilisation.

CATIA ANALYSIS V5 est une solution contenant les outils de conception et des outils performants de simulation permettant d’étendre les capacités du bureau d’études dans une interface unifiée en conservant la chaîne numérique.

En résumé, CATIA ANALYSIS V5, c’est :

  • Un environnement unifié pour la conception et le calcul,
  • Une interface utilisateur orientée pour les mécaniciens,
  • Une architecture modulaire et évolutive,
  • Une prise en main aisée et une implémentation rapide au sein du bureau d’études.
DEMANDEZ L'AUDITD'UN SPÉCIALISTE
tel01 81 93 81 93
mail3dx@keonys.com

BENEFICES

BÉNÉFICES DE LA SOLUTION



  • Réduction importante du temps de cycle Conception / Analyse comparée à des produits de design et d’analyse non intégrés dans un environnement unique.
  • L’associativité CAO/Calculs et le pilotage de la simulation par des spécifications sur la géométrie permet une propagation rapide des modifications.
  • Prend en compte les bonnes pratiques de l’entreprise grâce à son intégration avec les modeleurs paramétriques et les applications de « Knowledgeware ».
  • Solution idéale pour le pré-dimensionnement car les interactions CAO et calcul sont rapides et simples à opérer.
  • Réduit le besoin de prototypes physiques.
  • Favorise l’ingénierie collaborative.
  • Ouvert à d’autres solveurs pour répondre à des besoins spécifiques.
  • Solution modulaire et évolutive pour répondre au mieux à des critères techniques et économiques.
  • Prise en compte du comportement mécanique des matériaux composites.
  • Capacité à traiter des problèmes non-linéaires (structure et thermique).

ARCHITECTURE

UNE ARCHITECTURE MODULAIRE ET ÉVOLUTIVE



Le portfolio des modules CATIA AnalysisLes logiciels de simulation numérique possèdent souvent des capacités de modélisation très supérieures aux besoins de l’utilisateur.



L’architecture modulaire de CATIA ANALYSIS permet de sélectionner (et donc de payer) uniquement les modules nécessaires à vos besoins : inutile de s’encombrer des outils d’analyse du composite si vous ne travaillez que sur du métal, l’analyse thermique ne présente aucun intérêt s’il n’y a pas de variation de température ou si celle-ci n’affecte pas la tenue mécanique.





Les analyses possibles sont :

  • Statique linéaire et non-linéaire
  • Flambement
  • Analyse modale, réponse harmonique et transitoire
  • Analyse thermique stationnaire et transitoire
  • Combinaison d’analyses
  • Couplage thermique et structure
  • Analyse modale sur structure précontrainte



L’architecture modulaire permet aussi de gérer la stratégie de montée en compétences en simulation numérique en prenant en compte des situations de plus en plus réalistes (couplage thermomécanique, non linéarités…).

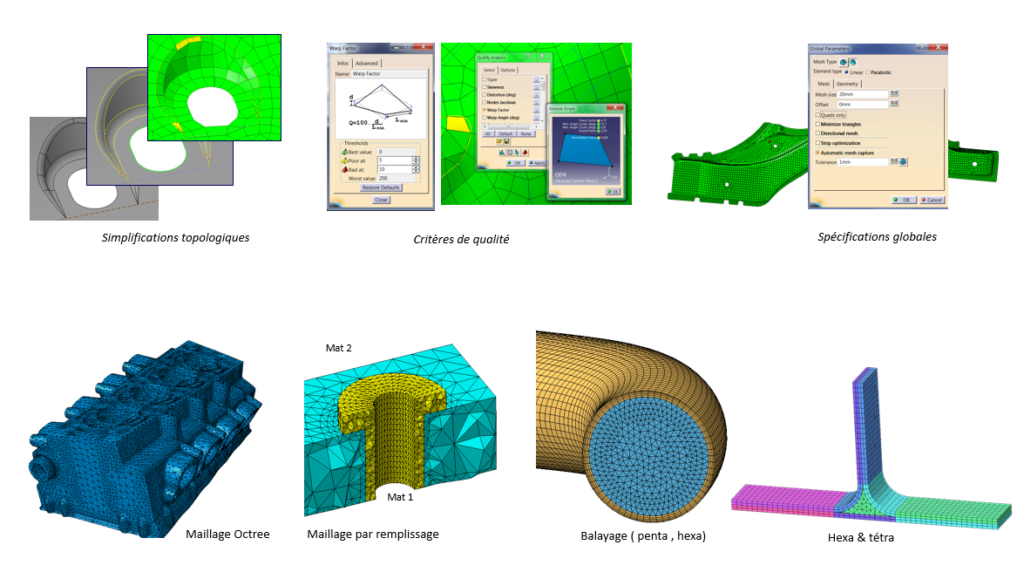

MAILLEUR AVANCE

Multiples types de connexions pour le maillage des assemblages pour ABAQUSModeleur éléments finis 2D et 3D robustes et avancés d'ABAQUS





  • Modeleur éléments finis 2D et 3D robustes et avancés :
    – Maillage adaptatif et son estimateur d’erreur basé sur le champ des contraintes permet de définir automatiquement la taille de maille optimale à partir d’un objectif de précision
    – Mailleur surfacique avancé entièrement piloté par des spécifications de maillage associées à la géométrie
    – Contrôle dynamique de la qualité des maillage 2D et 3D par de multiples critères de qualité
    – Outils de simplifications virtuelles de la géométrie
    – Remaillage local, motifs de maillage, règles de maillage
    – …
  • Multiples types de connexons pour le maillage des assemblages.
    – Modèles hybrides 1d, 2d, 3d.
    – Maillages compatibles et non compatibles pour les liaisons points et cordons de soudure.

MODE PROJET

UNE SOLUTION ADAPTÉE AU MODE PROJET



  • Un environnement d’analyse et de conception unique qui permet d’éviter les erreurs et les duplications.

– Les simulations peuvent être effectuées sur des pièces et des assemblages.

– Large choix de conditions limites de chargements et de connexions.

– Etc.

  • Les paramètres de conception, les spécifications d’analyse et les capteurs de résultats peuvent être mis en relation pour exploiter au mieux l’intégration CAO/ Calcul.
  • Possibilité de lancer des optimisations paramétriques et obtenir des plans d’expériences dans un outil complémentaire.
  • Possibilité de lancer les calculs en mode interactif ou en tâche de fond.
  • Solveur linéaire parallélisable sur tous les cœurs disponibles.
  • Solveur non-linéaire ABAQUS parallélisable jusqu’à 4 cœurs.
  • Assemblage d’analyses pour l’ingénierie collaborative.
  • Possibilité de faire une analyse globale à partir de plusieurs documents d’analyse et ensuite d’exporter les résultats dans chaque document d’analyse.

Assemblage d’analyses pour l’ingénierie collaborative pour ABAQUS
