ABAQUS – Nouveautés 2020 FD02/FD03/FD04



ABAQUS/TOSCA/FE-SAFE/ISIGHT – Nouveautés 2020 FD02 & FD03 & FD04

Nouveautés des versions 2020 FD02 (FP.CFA.2014), 2020 FD03 (FP.CFA.2022) et 2020 FD04 (FP.CFA.2030)

Les mises à jour 2020 FD02, FD03 et FD04 des solutions de simulation SIMULIA  de Dassault Systèmes viennent de sortir. Vous trouverez ci-dessous une liste des nouvelles fonctionnalités pour les solutions Abaqus, Tosca, Fe-Safe et Isight. Ces versions sont téléchargeables à l’adresse habituelle (https://software.3ds.com/) avec votre identifiant Dassault Systèmes. Vous pouvez installer la version 2020 FD04 directement à la suite de la version Golden pour profiter de l’ensemble des nouveautés.





Vous pouvez retrouver la description des nouveautés de la version 2020 Golden et FD01 sur notre base de connaissance :



Abaqus :

Améliorations des matériaux et des éléments

  • Les critères d’initiation des dommages LaRC05 et Hosford-Coulomb sont maintenant disponibles dans Abaqus/Standard. Ces critères sont utilisés respectivement pour les composites fibres/polymères et pour les matériaux ductiles (2020 FD02).
  • Améliorations de la modélisation de composites épais avec des éléments solides. Il est maintenant possible d’utiliser une distribution pour définir les épaisseurs de couche (2020 FD02) et les éléments prismes sont maintenant disponibles pour les composites volumiques (2020 FD04).



Procédures et techniques d’analyse



  • Analyse de cas de charge non linéaires multiples. Cette nouveauté permet de définir plusieurs cas de chargement dans un calcul non-linéaire à la suite d’une étape de calcul. Cette fonctionnalité est similaire à celle des « Load case » en linéaire. Cela permet de gagner du temps en évitant de recalculer des étapes identiques, ou d’utiliser les « restart » (2020 FD04).



  • Il est maintenant possible de spécifier un mouvement de base secondaire dans les procédures dynamiques modales transitoires et harmoniques. Cela permet plus de flexibilité dans la définition des mouvements pour ces analyses (2020 FD04).



  • Simulation de ligne de coupe pour le formage de tôles dans Abaqus/Standard. Vous pouvez maintenant effectuer une analyse inverse en une étape dans Abaqus / Standard pour obtenir la forme initiale d’une pièce de tôlerie compte tenu de sa configuration finale déformée et d’une surface brute de référence à laquelle la configuration initiale doit se conformer (2020 FD03).



  • Modélisation des effets thermiques à l’aide de XFEM. Il est maintenant possible d’inclure la température dans une analyse de propagation de fissure de type XFEM (2020 FD02).



  • Amélioration de l’import (*IMPORT) avec la possibilité de transférer plusieurs fois les données du modèle et les résultats des ensembles d’éléments ou des instances de pièce d’une analyse Abaqus/Standard vers une analyse Abaqus/Standard (2020 FD02). Il est également possible d’importer des températures nodales et des variables de champs quand l’état initial du matériau est importé (2020 FD04).



  • Importation de champs externes dans une analyse séquentielle à partir d’un .sim comme des distributions, des conditions initiales, des champs dépendant du temps (chargement, conditions limites) avec interpolation conservative automatique entre maillage (2020 FD02). Cela permet de faire du submodeling avec de l’importation de ces champs externes (field variable) pour la sous-modélisation basée sur les nœuds (2020 FD04).



  • Amélioration de la précision dans une analyse de consolidation pour les matériaux à faible perméabilité. Une méthode stabilisée locale impliquant des projections de pression dans l’espace de déformation est maintenant disponible pour éliminer les oscillations parasites dans ce type d’analyse (2020 FD02).



  • Modélisation séquentielle des réservoirs avec pression de fluide interstitiel prédéfinie. Il est maintenant possible d’effectuer une analyse de pression interstitielle couplée séquentiellement, qui tient compte des effets d’un champ de pression de fluide interstitiel connu.



  • Le solveur AMS supporte maintenant sous Windows l’accélération GPU pour réduire les temps d’extraction des valeurs propres (2020 FD02).



  • Nouvelle architecture pour améliorer les performances d’Abaqus/Explicit. Il est possible d’utiliser un mode hybride utilisant une combinaison de MPI et de thread (2020 FD03).

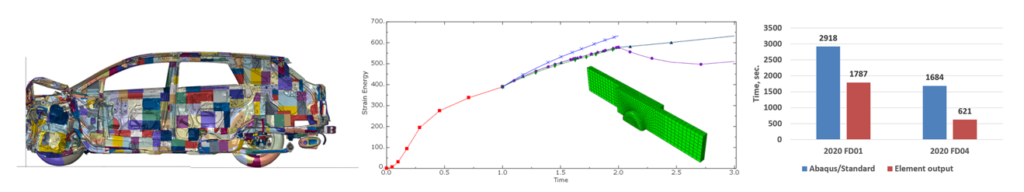

  • Amélioration des performances de la phase d’écriture des résultats situés au niveau des éléments dans les procédures d’analyse linéaire (2020 FD04).





Contraintes et interactions



  • Formulation de contact améliorée pour les analyses eulériennes. Cette nouvelle formulation permet de limiter les fuites numériques de liquide ou de gaz (2020 FD03).



Sortie et post-traitement



  • Les sorties d’aire de la surface nodale de contact (CNAREA) et de travail de frottement nodal (CFRICWORK) sont maintenant disponibles en explicite (2020 FD04).
  • L’angle de Lode est maintenant disponible en post-traitement (2020 FD02).



Autres améliorations clés



  • La création de sous-programmes utilisateur Abaqus (user subroutines) est maintenant possible dans des bibliothèques de liens dynamiques individuelles ou des objets partagées (2020 FD04).
  • Simulation entre Abaqus et Dymola : L’approche de co-simulation où une bibliothèque dynamique générée par Dymola (dymosim.dll) est liée à Abaqus est rendu obsolète au profit du standard de l’industrie FMU pour la modélisation de systèmes (2020 FD02).
  • Suppression de la limite du nombre de nœuds de maillage pour l’exécution sur un seul nœud informatique (unité de calcul). Dans une analyse Abaqus/Standard, vous pouvez désormais utiliser plus de 16 millions de nœuds (2020 FD02).
  • Améliorations apportées au traducteur Abaqus Adams (2020 FD04).



Les commandes pour lancer ces versions d’Abaqus sont abq2020HF2, abq2020HF3 et abq2020HF4.

Il est recommandé d’installer la version FD04, celle-ci incluant les versions FD01 à FD03.



Tosca

  • Pas de nouveauté depuis la version 2020 GA.



Isight

  • Pas de nouveauté depuis la version 2020 GA.



Fe-Safe

  • Méthode Susmel-Lazzarin de vie infinie maintenant disponible pour estimer les facteurs de sécurité sous des chargements multiaxiaux (2020 FD03).
  • Il est maintenant possible de calculer le facteur radial de réserve en fatigue en utilisant un calcul de correction de la contrainte de type Normal Stress (2020 FD03).
  • Support de sélections nommées pour ANSYS Workbench (2020 FD04).
  • Changement de format du fichier de définition de l’état de surface,*sfprop remplace *.kt (2020 FD04).



Retrouvez la description complète des nouveautés 2020FD02 à FD04 ici !
