ABAQUS – Nouveautés 2020 FD01

ABAQUS/TOSCA/FE-SAFE/ISIGHT – Nouveautés 2020 FD01

Nouveautés de la version 2020 FD01 (FP.CFA.2007)

La mise à jour 2020 FD01 des solutions de simulation SIMULIA  de Dassault Systèmes vient de sortir. Vous trouverez ci-dessous une liste des nouvelles fonctionnalités pour les solutions Abaqus, Tosca, Fe-Safe et Isight. Cette version est téléchargeable à l’adresse habituelle (https://software.3ds.com/) avec votre identifiant Dassault Systèmes. Vous pouvez installer la version 2020 FD01 directement à la suite de la version Golden pour profiter de l’ensemble des nouveautés.

Vous pouvez retrouver la description des nouveautés de la version 2020 Golden sur notre base de connaissance :

• 2020 GA

Abaqus :

Améliorations d’Abaqus/CAE :

Ces fonctions étaient déjà disponibles via des mots clés Abaqus.

• Sélection de la position de sortie des résultats (point d’intégration, centroïde, nœuds, moyenné aux nœuds). La valeur par défaut est toujours aux points d’intégration.
• Définition des paramètres matériaux suivants dans Abaqus/CAE :
  • Pour le fluage: définition du type de temps (total ou fluage) et des lois de Anand, Darveaux et « double power ».
  • Pour le modèle « cap plasticity» et pour le modèle de fluage Drucker-Prager : définition du type de temps (total ou fluage) et des lois « power » et « time power ».
  • Pour le modèle visqueux: définition du type de temps (total ou fluage) et des lois de Anand, Darveaux, « double power », « power » et « time power ».
  • Pour la plasticité: vous pouvez mettre à l’échelle la limite d’élasticité et inclure le terme de récupération statique avec le modèle d’écrouissage isotrope / cinématique non linéaire.
  • Pour le modèle « gap flow» : sélection des types « Bingham plastic » ou « Herschel-Bulkley ».
  • Pour le modèle de matériau utilisateur, vous pouvez indiquer que la VUMAT contient le module effectif pour une analyse Abaqus/Explicit et spécifier la formulation hybride pour les éléments hybrides dans une analyse Abaqus/Standard.

• Améliorations pour le contact général dans Abaqus/CAE :
  • Pour Abaqus/Standard : Choix du second critère de sélection de ligne à prendre en compte ; choix de la formulation edge-to-edge (Cross, Radial, both ou no) ; et choix du lissage (quadratique, linéaire ou « ELEMENT_ORDER »).
  • Pour Abaqus/Explicit : choix du second critère de sélection de ligne à prendre en compte ; utilisation du critère statique ou dynamique de prise en compte des lignes ; choix du côté de la surface pour une surface « double face » avec une autre surface.

• Propriétés de contact géométrique amélioré :
  • Spécification de l’épaisseur de suivi des surfaces en contact
  • Spécification du modèle d’interaction de surfaces (défaut ou via des routines) et des propriétés associées

Améliorations des matériaux et des éléments :

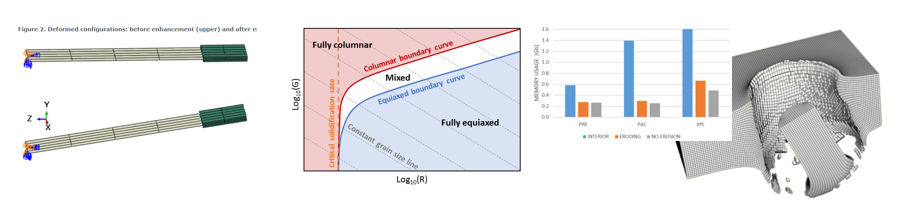

• Nouveau matériau pour les transformations de phase métallurgique à l’aide d’un diagramme TTT pour les processus de fabrication additive ou les traitements thermiques. Les changements d’état physique à partir d’ajout de matière via la fusion, puis la solidification suivie de transformations métallurgiques en phase solide induites par des événements de chauffage ou de refroidissement rapides sont pris en compte. Des modèles d’évaluation de la morphologie et de la taille des grains peuvent également être inclus. Le modèle de Koistinen-Marburger (KM) est utilisé pour la transformation martensitique.
• Conversion cinématique linéaire dans Abaqus/Explicit pour améliorer la robustesse de la simulation. Lors de forte compression, vous pouvez utiliser cette méthode pour approximer la réponse des éléments fortement distordus.

Contraintes et interactions :

• Amélioration des contraintes de rotation pour les « distributing coupling »: Abaqus/Standard prend en compte par défaut les degrés de liberté de rotation des nœuds esclaves dans les contraintes de rotation des « distributing coupling ». Les nœuds esclaves peuvent être colinéaires avec le nœud de référence.
• Le critère de détection des lignes pour le contact général de type edge-to-edge utilisant la fonction « ALL EDGES » est maintenant par default en « CURRENT » et non « ORIGINAL ». Cela permet un gain de temps lors de la résolution des problèmes de contact et permet d’utiliser par défaut la nouveauté de la version 2018 FD02 « Dynamic feature edge criteria ».
• Utilisation réduite de la mémoire pour l’érosion des solides dans Abaqus/Explicit. Pour faire de l’érosion, il fallait avant inclure toutes les surfaces internes pour le contact. Le nouveau label « ERODING » pour les surfaces permet de réduire fortement l’utilisation de la mémoire.

Autres améliorations clés :

• Définition de distributions spatiales en important des données à partir d’un fichier .sim. Les données sont mappées automatiquement entre deux maillages différents. Par exemple, pour une analyse couplée avec un calcul rhéologique d’injection, permet d’importer l’orientation des fibres, la température résiduelle et les contraintes (*DISTRIBUTION et *EXTERNAL FIELD).
• Définition des conditions initiales en important des données à partir d’un fichier .sim. Cette fonctionnalité est similaire à la fonctionnalité ci-dessus. Elle permet d’importer à l’état initial des contraintes, des températures, des déformations plastiques, des critères d’endommagement ductile et en cisaillement et des écrouissages sans retour élastique (*INITIAL CONDITIONS et *EXTERNAL FIELD).
• Amélioration pour le couplage en dynamique rigide avec Simpack, AVL EXCITE™ et ADAMS™.
• Amélioration de la conversation des fichiers Nastran.
• Accès aux constantes physiques pour toutes les routines Abaqus/Standard à l’aide de la routine GETPHYSICALCONSTANT.

La commande pour lancer cette version d’Abaqus est abq2020HF1.

Tosca

• Pas de nouveauté depuis la version 2020 GA.

Isight

• Pas de nouveauté depuis la version 2020 GA.

Fe-Safe

• Module VERITY : Nouvelle méthode d’analyse multiaxiale pour la fatigue des soudures qui évalue la combinaison des contraintes normales et de cisaillement

Retrouvez la description complète des nouveautés 2020FD01 ici !
