Exporter facilement vos courbes Abaqus au format CSV grâce à un plug-in
Lors du post-traitement des résultats de simulation avec Abaqus, il est fréquent de tracer différentes courbes :
- Courbes d’énergie pour vérifier qu’il n’y a pas trop d’énergie artificielle dans le modèle.
- Courbes de force pour évaluer l’effort à fournir dans la structure.
- Courbes expérimentales pour comparer les résultats de simulation avec des essais réels.
Si Abaqus/CAE offre de nombreux outils pour analyser ces données, il arrive que l’on souhaite utiliser d’autres logiciels (Excel, MATLAB, Python, ou des plug-ins externes). La question du transfert des données se pose alors.
Bien sûr, il est possible de faire un copier-coller dans un tableur pour ensuite enregistrer un fichier CSV. Mais cette méthode peut vite devenir fastidieuse… et parfois incompatible avec certains outils.
Un plug-in pour exporter vos XYData en CSV
Pour simplifier cette tâche, nous proposons un plug-in Abaqus permettant d’exporter n’importe quelle courbe XYData directement au format CSV.

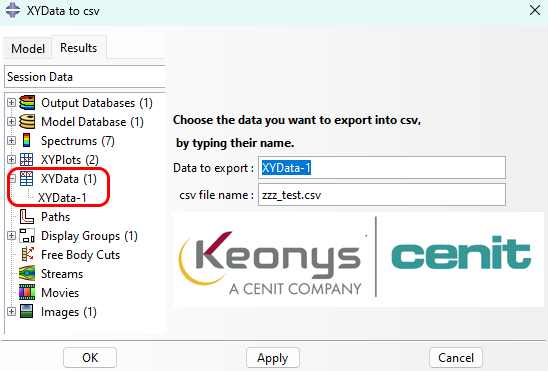

Le principe est simple :
- Sélectionnez le jeu de données qui vous intéresse dans l’arbre de résultats (XYData) en tapant son nom.
- Indiquez le nom du fichier CSV à générer.
- Cliquez sur Apply ou OK.
Votre fichier CSV est prêt : partageable, transférable et stockable immédiatement.
Pourquoi utiliser ce plug-in plutôt que l’export classique ?
Certains plug-ins Abaqus ou scripts externes exigent un format CSV strict et refusent les fichiers générés via Excel.
Cela peut être dû aux paramètres régionaux (séparateur décimal, séparateur de colonne, encodage…), ce qui est extrêmement frustrant.
En utilisant ce plug-in, les fichiers CSV sont directement compatibles avec les autres plug-ins Abaqus (y compris ceux disponibles sur la Knowledge Base Dassault Systèmes) sans aucune manipulation supplémentaire.
Pour aller plus loin
- Découvrez notre sélection de plug-ins Abaqus gratuits pour optimiser vos simulations.
- Si vous souhaitez développer vos propres plug-ins et automatiser votre post-traitement, contactez-nous pour être accompagné dans vos projets.
