ABAQUS – Nouveautés 2019 FD01

Nouveautés de la version SIMULIA Abaqus 2019 FD01 (FP.CFA.1907)



La nouvelle mise à jour pour la solution de simulation SIMULIA Abaqus 2019 de Dassault Systèmes vient de sortir. Vous trouverez ci-dessous une liste des nouvelles fonctionnalités disponibles. Elle est téléchargeable ici avec votre identifiant Dassault Systèmes.

La version 2019 Golden est enrichie de nombreuses fonctionnalités et améliorations. Vous pouvez retrouver les nouveautés de la version 2019 Golden sur notre site. Nous vous conseillons fortement son installation.





Améliorations de Abaqus/CAE et Abaqus/Viewer :

  • Copie des contraintes entre modèle d’une même base de données CAE

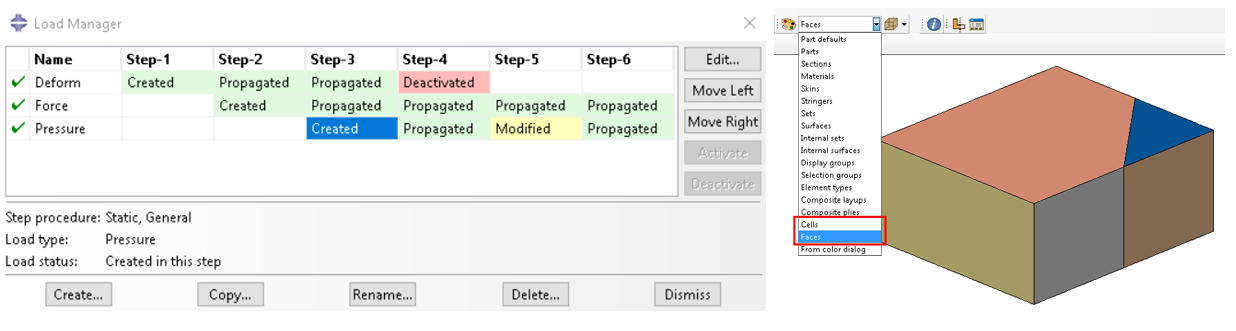

  • Possibilité d’utiliser un code couleur par faces et « cells », permettant de mieux analyser la topologie d’une pièce
  • Les « manager» possèdent maintenant un code couleur en fonction du statut dans l’étape (Created, Propagated, Deactivated, Modified), permettant une meilleure gestion des modifications des chargements, des contacts, des sorties…
  • Remplacement et répétition pour les instances de modèle
  • Amélioration de la recherche dans le « Keywords Editor »
  • Amélioration de la mise en donnée des contacts « bolt thread »



Procédures et techniques d’analyse:

  • Abaqus/Explicit permet de résoudre des modèles de plus de 200 millions de ddl
  • Nouvelle méthode particulaire de la modélisation des gaz pour le déploiement d’airbag (Lumped kinetic molecular method)
  • Amélioration du calcul des directions de propagation des fissures pour les problèmes de fissuration XFEM en 3D



Matériaux et éléments:

  • Améliorations apportées à la modélisation des matériaux « concrete damaged plasticity » avec la possibilité d’introduire un critère de rupture
  • Possibilité d’utiliser de l’amortissement avec matériaux avec équation d’état (*EOS)
  • Possibilité de définir un module de cisaillement transverse pour les poutres et les coques (*TRANSVERSE SHEAR) à la place d’une raideur de cisaillement transverse
  • Nouvelles variables de sortie pour les éléments cohésifs utilisant une loi de type « traction-separation » en explicite (NEEQ et NEEQR)
  • Amélioration de la convergence pour les calculs thermiques grâce à l’évaluation de la conductivité aux points de Gauss
  • Nouveaux éléments « shear panel » pour la modélisation de plaques et coques renforcées minces. Ils ne peuvent transmettre que des forces de cisaillement sur leurs bords et ils ne peuvent pas transmettre les forces normales et ils n’ont aucune rigidité en flexion
  • Possibilité d’utiliser des éléments cohésifs sur le plan de symétrie en implicite



Contraintes:

  • Expansion thermique pour les corps rigides, les « kinematic couplings», les BEAM MPCs, et les LINK MPCs. Cette nouveauté permet donc de prendre en compte la dilation thermique avec des connections rigides.



Interactions:

  • Possibilité de faire de l’ « interference fit » en explicite, comme en implicite, c’est-à-dire de résoudre les pénétrations initiales au cours d’une étape de calcul.
  • Amélioration de l’initialisation des contacts en explicite
  • Amélioration du comportement du contact cohésif en implicite
  • Nouveau statut « bonded » pour le post-traitement des contacts (CSTATUS) de type cohésif, « no separation » ou « tied »
  • Stockage des décalages pour améliorer la résolution des contacts avec jeux et pénétrations non-souhaités pour les paires de contact « small-sliding » et « tied » en implicite



Autres améliorations:

  • Amélioration des filtres d’arrêt de calcul pour les analyses explicites
  • Routines utilitaires pour accéder aux données de type « table » définis dans un fichier input pour les routines utilisateurs explicites



Retrouvez la liste complète des nouveautés Abaqus 2019 FD01 ici!
