WEBINAIRE – Concevez vos tuyauteries avec « Piping & Tubing » dans la 3DEXPERIENCE® – REPLAY



Concevez et optimisez vos tuyauteries rigides et flexibles, de la définition de base à la conception détaillée avec les applications Piping & Tubing dans la 3DEXPERIENCE®



Que cela soit pour l’aéronautique, l’automobile, le naval, le bâtiment ou autres industrie, la conception des systèmes de canalisation, de tuyauterie et des systèmes de chauffage, ventilation et climatisation (HVAC) peut vite s’avérer complexe lorsque le nombre et la taille des réseaux à gérer augmente. La 3DEXPERIENCE®, avec les applications « Piping & Tubing » et le rôle « Fluid 3D Systems Designer », permet de réaliser la maquette numérique complète de vos installations, de la schématique à vos livrables. Vous pouvez ainsi concevoir et optimiser vos tuyauteries rigides et flexibles dans un environnement unique.

REPLAY - WEBINAIRE - Concevez vos tuyauteries avec "Piping & Tubing" dans la 3DEXPERIENCE®

  • Format de date :MM slash JJ slash AAAA
  • Ce champ n’est utilisé qu’à des fins de validation et devrait rester inchangé.

L’approche R.F.L.P utilisée pour concevoir les réseaux permet d’optimiser le processus de conception en permettant de propager et de rationaliser les données du diagramme fonctionnel à la conception détaillée 3D. Elle permet une traçabilité complète des exigences, du fonctionnel, de la logique, à la conception physique, grâce à son intégration complète avec les autres applications 3DEXPERIENCE®. Vous pourrez réaliser vos tuyauteries 3D à partir d’un diagramme de process et d’instrumentations (P&ID).

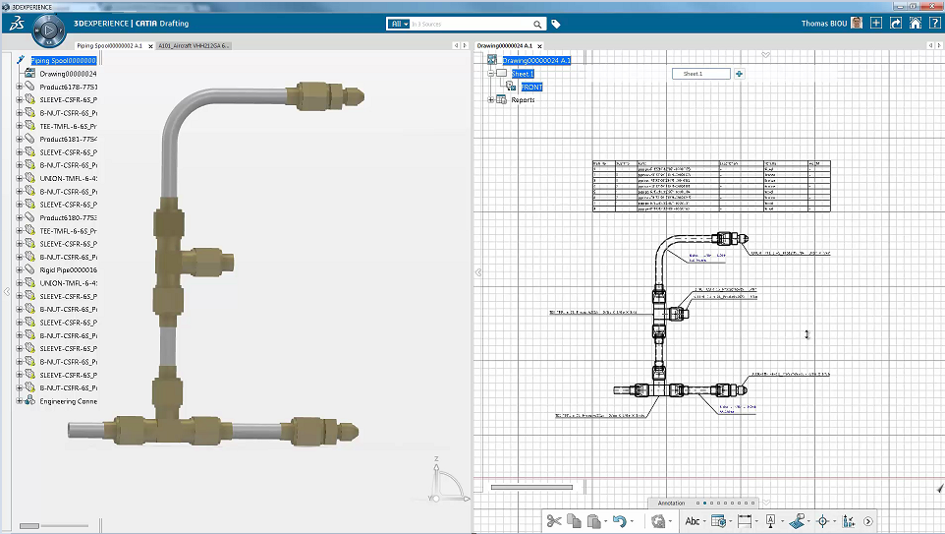

L’intelligence de ces applications permet d’automatiser l’installation des pièces afin de garantir la conformité aux normes professionnelles et industrielles. Les composants 3D utilisés peuvent faire partie des catalogues standard en base de donnée et/ou spécifique à un projet. Vous pourrez au final générez facilement vos spools, drawing, isométriques et rapports.





Dans ce webinaire vous découvrirez les avantages des applications « Piping & Tubing » de la 3DEXPERIENCE®:

  • L’automatisation de l’installation des pièces permet de garantir la conformité aux normes professionnelles et industrielles à partir de catalogue
  • La création de routage peut être réalisée de manière automatique
  • L’administration de la solution est centralisée et permet d’affecter les ressources (standards, spécifications…) par projet
  • L’arbre (approche R.F.L.P.) centralise tous les composants : exigences, schématique, tuyaux, composants 3D, ensembles fabriqués, drawings, isométriques…
  • L’ergonomie du routage fluidique est optimisée
  • Les tuyaux sont créés dès le routage fluidique
  • Le filtrage par zones graphiques, permet de n’afficher que la zone utile
  • Les outils d’analyse permettent de détecter rapidement les collisions
  • L’intelligence de la plateforme (Business intelligence) permet d’obtenir diverses informations très tôt dans le processus de conception
